ZPLE-serie voor industriële elektrische apparatuur

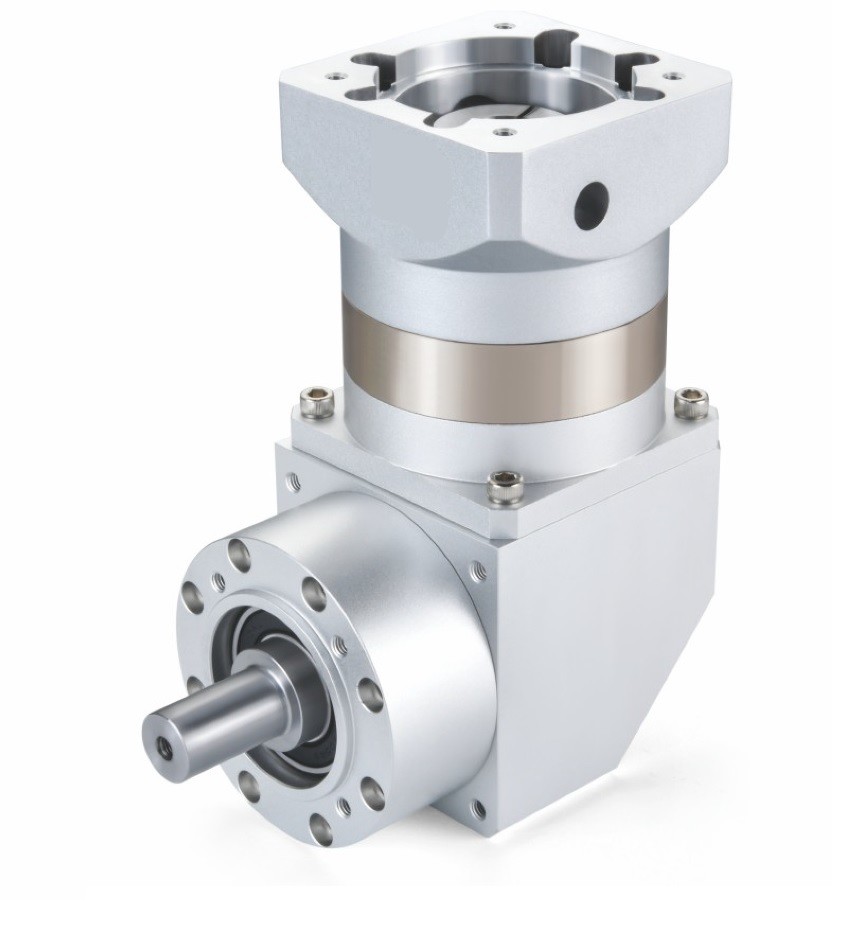

  • Straight Gear Planetary Reducer ZPLE Series For Industrial Electrical Equipment
Plaats van herkomst China
Merknaam CLX
Certificering N/A
Modelnummer ZPLE

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Naam van het product ZPLE-serie rechte versnellingsreducer Materialen Metalen structuur met aluminium en staal
Toepassing Industrieel Elektromateriaal Verstel van de tandwielen Rechte versnellingsbak
Markeren

Planetaire reducer ZPLE-serie

,

Recht Toestel Planetarisch Reductiemiddel

,

Industriële elektrische apparatuur Planetaire reducer
Laat een bericht achter
Productomschrijving

Spur Gear Planetary Reducer ZPLE Series Matching Servo Motor voor verschillende toepassingen

Productbeschrijving:

Een reducer is een onafhankelijk onderdeel dat bestaat uit een versnellingsbak, een versnellingsbak en een versnellingsbak in een stijve omhulsel.voor gebruik in de productie van elektrische motoren, met een vermogen van meer dan 50 W.



Door een klein aantal tanden op de inlaatas van de versnellingsbak met de grote tandwielen op de uitgangsas te vernetten, wordt het vermogen van de versnellingsbak verhoogd.het vermogen van elektromotorenEen gewone versnellingsbak heeft ook verschillende versnellingsparen met hetzelfde principe om het gewenste vertragingseffect te bereiken.De verhouding van het aantal tanden tussen het grote en het kleine vistuig is de transmissieverhouding.



Straight Gear Planetary Reducer ZPT Series matching different brands Motor for Chinese and Overseas Manufacturer 0

De versnellingsreducteurs hebben de kenmerken van een klein volume en een groot koppeltransmissie.met een breed scala aan motorcombinatiesDe transmissieverhouding is fijn ingedeeld om aan verschillende bedrijfsomstandigheden te voldoen en elektromechanische integratie te bereiken.De versnellingsreductie heeft een hoog transmissietechnisch rendement, laag energieverbruik en superieure prestaties.



Kenmerken:

1. Aannemen van een rechte tand tandwiel transmissie, door middel van carburizing en blustering behandeling, tandprofiel wijziging behandeling, zorgen voor een soepele werking, laag geluid;

2Eenvoudige structuur, massaproductie, snelle levertijden en hoge kostenprestaties;

3. Reducer heeft een compleet assortiment, dat kan voldoen aan de behoeften van de meeste reducer in de markt

Technische parameters:

Model Eenheid ZPLE060 ZPT090 ZPLE120 Verhouding Stage
Nominaal vermogen koppel N.m. 16.5 60 148 3 1
27 86 222 4
27 94.5 235 5
19.5 64 158 7
8.5 39.5 93 10
  96 250 12 2
  96 250 15
30 96 250 16
30 96 250 20
33 105.5 264 25
30 96 250 28
33 105.5 264 35
30 96 250 40
33 105.5 264 50
21.5 71.5 177 70
37.5 120 310 64 3
37.5 120 310 80
37.5 120 310 100
41 132.5 329 125
37.5 120 310 140
41 132.5 329 175
37.5 120 310 200
41 132.5 329 250
37.5 120 310 280
41 132.5 329 350
Noodstopkoppel N.m. 2 keer het nominale uitgangsmoment
Normale invoeromloop r/m 3000 3000 2000
Maximale invoer snelheid r/m 6000 6000 3500
Maximale radiale kracht N 170 1020 2230
Maximale askracht N 120 850 1550
Efficiëntie % Alleenstaande (97%) Dubbel ((95%)
Gemiddelde levensduur h 20000
Gewicht kg 2.2 4.7 11.5   1
2.5 5.3 13.5   2
2.8 5.9 15.7   3



Model Eenheid ZPLE060 ZPT090 ZPLE120 Verhouding Stage
Moment van traagheid kgcm2 0.107 0.4 1.65 3 1
0.094 0.309 1.22 4
0.092 0.291 1.15 5
0.091 0.285 1.13 7
0.091 0.283 1.11 10
  0.4 1.65 12 2
  0.309 1.65 15
0.094 0.291 1.22 16
0.092 0.291 1.15 20
0.092 0.291 1.15 25
0.091 0.285 1.13 28
0.091 0.285 1.13 35
0.091 0.2835 1.11 40
0.091 0.283 1.11 50
0.091 0.283 1.11 70
0.092 0.291 1.15 64 3
0.092 0.291 1.15 80
0.092 0.291 1.15 100
0.092 0.291 1.15 125
0.091 0.291 1.13 140
0.091 0.291 1.13 175
0.091 0.283 1.11 200
0.091 0.283 1.11 250
0.091 0.283 1.11 280
0.091 0.283 1.11 350
Geluid dB 60 65 68
Glijmiddel   Synthetische smeermiddelen
Beschermingsniveaus

IP65
