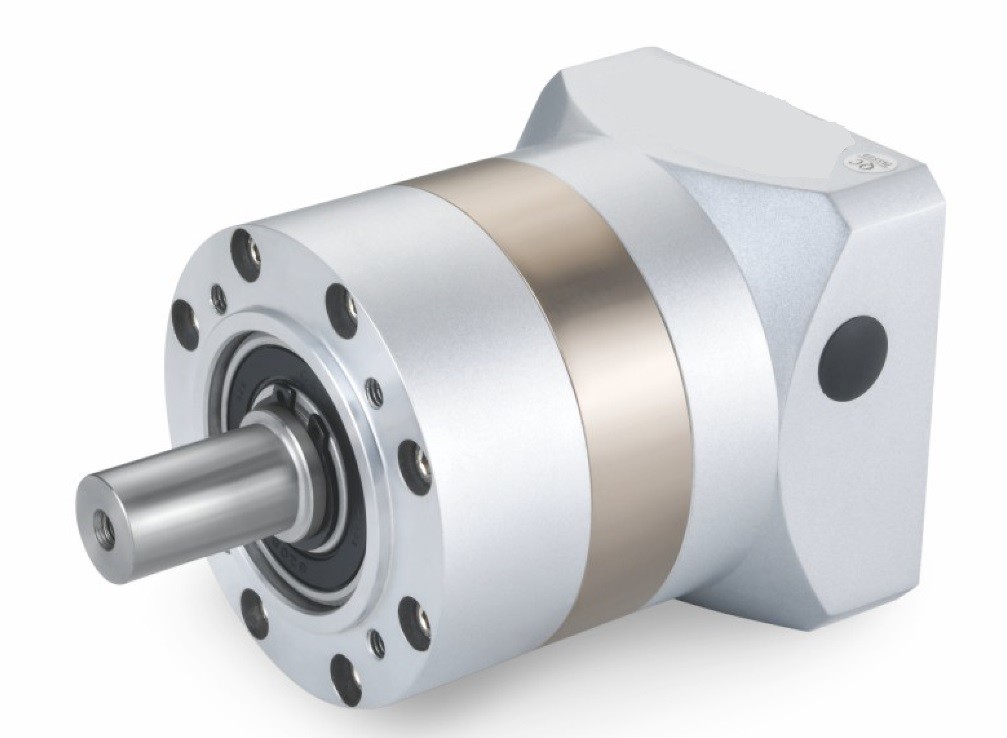

Spur Gear Planetaire Reducer PLE-serie Matching verschillende merken motor

  • Spur Gear Planetary Reducer PLE Series Matching Different Brands Motor
Plaats van herkomst China
Merknaam CLX
Certificering N/A
Modelnummer PLE160

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Naam van het product Verminderaar voor rechte versnellingen van de PLE-serie Materialen Metalen structuur met aluminium en staal
Toepassing Industrieel Elektromateriaal Verstel van de tandwielen Rechte versnellingsbak
Markeren

Planetaire reducer voor de aandrijving

,

Planetaire reducer PLE-serie

,

Planetaire rechte versnellingsbak
Laat een bericht achter
Productomschrijving

Productbeschrijving:

Een reducer is een onafhankelijk onderdeel dat bestaat uit een versnellingsbak, een versnellingsbak en een versnellingsbak in een stijve omhulsel.voor gebruik in de productie van elektrische motoren, met een vermogen van meer dan 50 W.



Door een klein aantal tanden op de inlaatas van de versnellingsbak met de grote tandwielen op de uitgangsas te vernetten, wordt het vermogen van de versnellingsbak verhoogd.het vermogen van elektromotorenEen gewone versnellingsbak heeft ook verschillende versnellingsparen met hetzelfde principe om het gewenste vertragingseffect te bereiken.De verhouding van het aantal tanden tussen het grote en het kleine vistuig is de transmissieverhouding.



Straight Gear Planetary Reducer ZPT Series matching different brands Motor for Chinese and Overseas Manufacturer 0

De versnellingsreducteurs hebben de kenmerken van een klein volume en een groot koppeltransmissie.met een breed scala aan motorcombinatiesDe transmissieverhouding is fijn ingedeeld om aan verschillende bedrijfsomstandigheden te voldoen en elektromechanische integratie te bereiken.De versnellingsreductie heeft een hoog transmissietechnisch rendement, laag energieverbruik en superieure prestaties.



Kenmerken:

1. Aannemen van een rechte tand tandwiel transmissie, door middel van carburizing en blustering behandeling, tandprofiel wijziging behandeling, zorgen voor een soepele werking, laag geluid;

2Eenvoudige structuur, massaproductie, snelle levertijden en hoge kostenprestaties;

3. Reducer heeft een compleet assortiment, dat kan voldoen aan de behoeften van de meeste reducer in de markt

Technische parameters:



Model Eenheid PLE60 PLE80 PLE090 PLE120 PLE160 Verhouding Stage
Nominaal vermogen koppel N.m. 16.5 60 60 148 310 3 1
27 86 86 222 605 4
27 94.5 94.5 235 420 5
19.5 64 64 158 270 7/8
8.5 39.5 39.5 93   10
  96 96 250 680 12 2
  96 96 250   15
30 96 96 250 680 16
30 96 96 250 680 20
33 105.5 105.5 264 460 25
30 96 96 250 680 28/32
33 105.5 105.5 264   35
30 96 96 250 460 40
33 105.5 105.5 264 310 50/64
21.5 71.5 71.5 177   70
37.5 120 120 310 900 64 3
37.5 120 120 310 900 80
37.5 120 120 310 900 100
41 132.5 132.5 329 580 125
37.5 120 120 310 580 140/160
41 132.5 132.5 329   175
37.5 120 120 310 580 200
41 132.5 132.5 329 900 250/256
37.5 120 120 310 580 280/320
41 132.5 132.5 329 400 350/512
Noodstopkoppel N.m. 2 keer het nominale uitgangsmoment
Normale invoeromloop r/m 3000 3000 3000 2000 2000
Maximale invoer snelheid r/m 6000 6000 6000 3500 3500
Maximale radiale kracht N 170 1020 1020 2230 3200
Maximale askracht N 120 850 850 1550 3000
Efficiëntie % Alleenstaande (97%) Dubbel ((95%)
Gemiddelde levensduur h 20000
Gewicht kg 1.4 3.7 4.7 6.9 19   1
1.6 4.2 5.3 8.9 25   2
1.8 4.7 5.9 11.2 31   3





Model Eenheid PLE60 PLE80 PLE090 PLE120 PLE160 Verhouding Stage
Moment van traagheid kgcm2 0.107 0.4 0.4 1.65 4.13 3 1
0.094 0.309 0.309 1.22 5.15 4
0.092 0.291 0.291 1.15 4.93 5
0.091 0.285 0.285 1.13 4.84 7/8
0.091 0.283 0.283 1.11   10
  0.4 0.4 1.65 6.13 12 2
  0.309 0.309 1.65   15
0.094 0.291 0.291 1.22 5.15 16
0.092 0.291 0.291 1.15 4.93 20
0.092 0.291 0.291 1.15 4.93 25
0.091 0.285 0.285 1.13 4.84 28/32
0.091 0.285 0.285 1.13   35
0.091 0.2835 0.2835 1.11 4.84 40
0.091 0.2835 0.2835 1.11   50
0.091 0.283 0.283 1.11 4.84 70/64
0.092 0.291 0.291 1.15 4.93 64 3
0.092 0.291 0.291 1.15 4.93 80
0.092 0.291 0.291 1.15 4.93 100
0.092 0.291 0.291 1.15 4.84 125
0.091 0.291 0.291 1.13 4.84 140/160
0.091 0.291 0.291 1.13   175
0.091 0.283 0.283 1.11 4.84 200
0.091 0.283 0.283 1.11 4.84 250/256
0.091 0.283 0.283 1.11 4.84 280/320
0.091 0.283 0.283 1.11 4.84 350/512
Geluid dB 60 65 68 68 70
Glijmiddel   Synthetische smeermiddelen
Beschermingsniveaus   IP65
