Aluminium legering Helical Gear Planetary Reducer AF Series Matching Motor

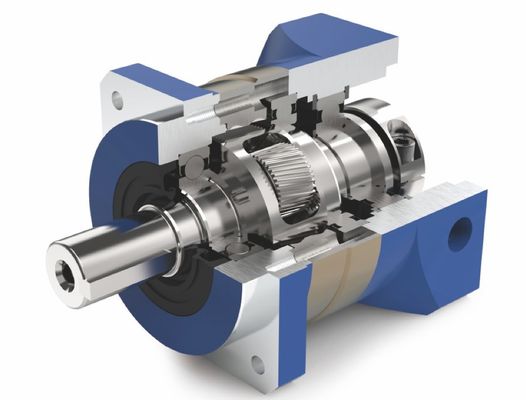

  • Aluminium Alloy Helical Gear Planetary Reducer AF Series Matching Motor

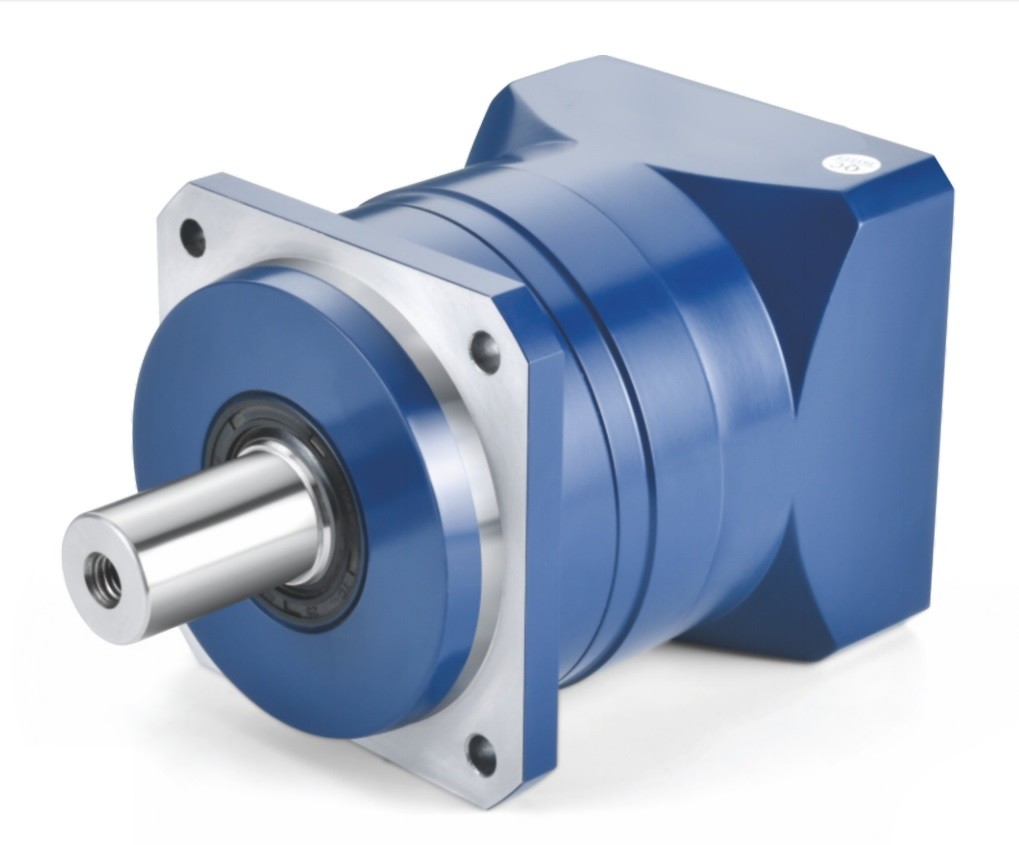

  • Aluminium Alloy Helical Gear Planetary Reducer AF Series Matching Motor
Plaats van herkomst China
Merknaam CLX
Certificering N/A
Modelnummer AF090

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Naam van het product AF-serie Helicale versnellingsreducer Materialen Metalen structuur met aluminium en staal
Toepassing Industrieel Elektromateriaal Verstel van de tandwielen Verminder van spiraalvormige tandwielen
Markeren

Planetary Reducer AF-serie

,

Aluminium legering Helical Gear Planetary Reducer

,

Gelijkmatige motor met helixversnellingsbak
Laat een bericht achter
Productomschrijving

Helical Gear Planetary Reducer AF-serie overeenkomende verschillende merken motor voor Chinese en buitenlandse fabrikant

Productbeschrijving:

Een reducer is een onafhankelijk onderdeel dat bestaat uit een versnellingsbak, een versnellingsbak en een versnellingsbak in een stijve omhulsel.voor gebruik in de productie van elektrische motoren, met een vermogen van meer dan 50 W.



Door een klein aantal tanden op de inlaatas van de versnellingsbak met de grote tandwielen op de uitgangsas te vernetten, wordt het vermogen van de versnellingsbak verhoogd.het vermogen van elektromotorenEen gewone versnellingsbak heeft ook verschillende versnellingsparen met hetzelfde principe om het gewenste vertragingseffect te bereiken.De verhouding van het aantal tanden tussen het grote en het kleine vistuig is de transmissieverhouding.



Straight Gear Planetary Reducer ZPT Series matching different brands Motor for Chinese and Overseas Manufacturer 0

De versnellingsreducteurs hebben de kenmerken van een klein volume en een groot koppeltransmissie.met een breed scala aan motorcombinatiesDe transmissieverhouding is fijn ingedeeld om aan verschillende bedrijfsomstandigheden te voldoen en elektromechanische integratie te bereiken.De versnellingsreductie heeft een hoog transmissietechnisch rendement, laag energieverbruik en superieure prestaties.



Kenmerken:

1. Aannemen van een rechte tand tandwiel transmissie, door middel van carburizing en blustering behandeling, tandprofiel wijziging behandeling, zorgen voor een soepele werking, laag geluid;

2Eenvoudige structuur, massaproductie, snelle levertijden en hoge kostenprestaties;

3. Reducer heeft een compleet assortiment, dat kan voldoen aan de behoeften van de meeste reducer in de markt

Technische parameters:



Spiraalvormig werktuig Eenheid AF060 AF090 AF115 AF140 AF180 Verhouding Stage
Nominaal vermogen koppel N.m. 18 50 120 240 600 3 1
27 75 180 360 750 4
27 75 180 360 750 5
27 75 180 360 750 7
18 50 120 240 500 10
35 90 180 450 650 15 2
37 96 230 450 1050 16
37 96 230 564 1000 20
37 96 255 585 1000 25
37 96 230 564 1050 28
27 87 180 360 800 30
37 96 255 585 1000 35
37 96 230 564 1000 40
37 96 255 585 1000 50
27 87 180 360 800 70
18 50 120 240 710 100
Noodstopkoppel N.m. 3 keer het nominale uitgangsmoment
Normale invoeromloop r/m 3000 3000 3000 2000 1500
Maximale invoer snelheid r/m 6000 6000 6000 3500 3000
Maximale radiale kracht N 1200 2400 4300 9100 15000
Maximale askracht N 1100 2200 3900 8200 14000
Efficiëntie % Alleenstaande (97%) Dubbel ((95%)
Gemiddelde levensduur h 20000
Gewicht kg 1.4 3.7 8 16 36   1
1.6 4.2 8.9 18 39   2
Moment van traagheid kgcm2 0.16 0.61 3.25 12.31 28.98 3 1
0.14 0.48 2.74 7.54 23.67 4
0.13 0.47 2.71 7.42 22.75 5
0.13 0.47 2.62 7.25 22.48 7
0.13 0.44 2.57 7.14 22.55 10
0.127 0.72 2.56 12.35 12.35 15 2
0.088 0.5 1.75 7.47 7.54 16
0.075 0.44 1.5 6.65 7.42 20
0.075 0.44 1.49 5.81 7.54 25
0.064 0.39 1.3 6.34 7.14 28
0.064 0.39 1.3 6.34 7.14 30
0.064 0.39 1.3 6.34 7.14 35
0.064 0.39 1.3 4.08 7.14 40
0.075 0.39 1.5 7.5 7.54 50
0.075 0.39 1.5 7.5 7.54 70
0.075 0.39 1.5 7.5 7.54 100
Reactie Arcimine ≦3 ≦3 ≦3 ≦3 ≦3 Precieze
¥5 ¥5 ¥5 ¥5 ¥5 Standaard
≦5 ≦5 ≦5 ≦5 ≦5 Precieze
¢7 ¢7 ¢7 ¢7 ¢7 Standaard
Torsie-stijfheid N.M/arcmin 7 14 25 50 145
Geluid dB 60 62 62 68 70
Glijmiddel   Synthetische smeermiddelen
Beschermingsniveaus   IP65
